AD-S621-N/WF高速動態稱重AD控制模塊
概述：
AD-S621系列稱重AD控制模塊（又稱數字稱重變送器）是 SeTAQ 公司開發的一款高速高精度的稱重AD模塊。該系列模塊具有以下兩種型號：
AD-S621-N稱重AD模塊， 具有 RS485 通訊接口，支持標準 MODBUS RTU 通訊協議，能夠與計算機、PLC 等上位機通信。
AD-S621-WF稱重AD模塊具有 RS485 通訊接口，并裝有 WIFI 模塊裝置，支持標準 MODBUS RTU 通訊協議和網絡TCP/IP 協議，能夠與計算機、PLC、PAD、手機等上位機通信。
該系列稱重AD模塊其基本功能是將稱重傳感器的模擬信號變成數字重量信號；再經過動態數字濾波和靜態數字濾波，使數字重量信號響應更快更準確，通過串口信號或 WIFI 信號，將數字重量信號發送出去。既可以實現靜態下的高精度稱重，也可以在沖擊和振動的情況下實現高速準確的動態稱重。
性能指標：
●? A/D 分辨率：24 位；
●? 靜態稱重精度：1/100000；
●? A/D 模塊重量輸出速率：6.25，12.5，25，50，100，200 次/秒可選(默認 50)；
● 通訊口：采用 RS-485 接口，具有 RS-485 通信功能，支持標準 Modbus RTU 通訊協議；
● 無線通訊有兩種工作模式：STA 模式或 AP 模式（AD-S621-WF型號特有）；
● AP 模式時，可以進行加密設置 （AD-S621-WF型號特有）；
● 無線通訊時，通過虛擬串口軟件可添加虛擬串口，進行串行通訊，支持標準 MODBUS RTU 通通訊協議（AD-S621-WF型號特有）；

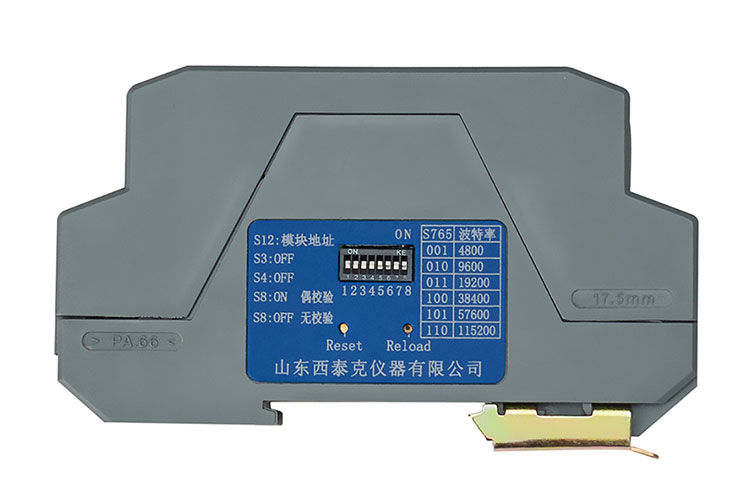

●? 波特率：4800、9600、19200、38400、 57600、115200 可選（默認 19200，偶校驗），有通過軟件選擇或手動選擇兩種選擇方式；
●? 5 個狀態指示燈；
●? 模塊地址采用旋轉編碼開關和 2 位撥碼擴展地址，模塊地址可設置 1--63；
●? 傳感器激勵電壓：5VDC，最大電流：<100mA（含 4 只 350Ω稱重傳感器消耗的電流）；
●? 模塊工作電源：24VDC 200mA ；
●? 標準 DIN 導軌安裝方式；
●? 殼體尺寸（帶接線端子）：101mm×18mm×60mm（WF型號：101mm×18mm×77mm）；
●? 工作環境：溫度 -20～60℃，相對濕度 10%～85%，不冷凝；
● 存貯環境：溫度-40～80℃，相對濕度 10%～85%，不冷凝；
AD-S621系列高速動態稱重AD控制模塊

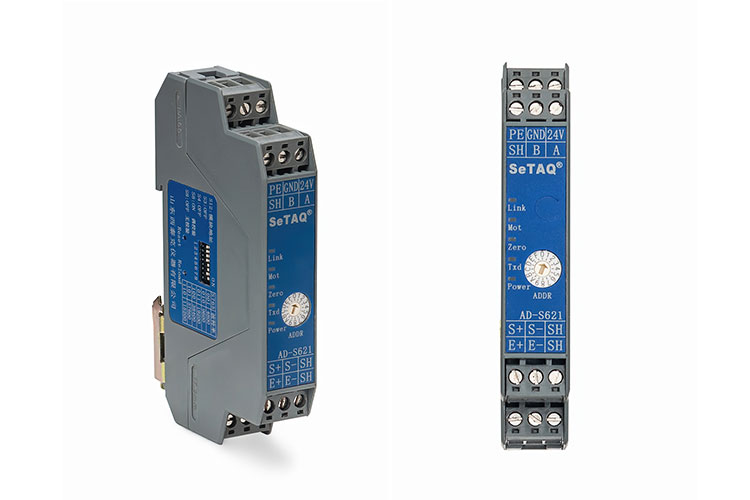

AD-S621-N稱重AD控制模塊
AD-S621-WF稱重AD控制模塊
相關資料下載：
1、[AD-S621-N]高速動態稱重AD控制模塊使用說明書-V1.0.pdf
